在插层化学中，过渡金属氧化物是最先进的电极质料之一�！！！！９赜谡庵种柿希毕莨こ炭梢愿谋涞缂幕Ш偷缁形灰晕堑骼硇阅艿挠杏靡熘��！！！！Ｆ渲校蹩瘴皇侨毕莨こ痰闹氐阊芯抗ぞ撸蚁衷谄涠缘缁Ю痰挠跋旎苹贡４嬲��！！！！Ｎ伲╓）氧化物，特殊是其非晶态形式近年来受到人们的关注，基于氧化钨的电致变色质料具有高光学比照度和高耐紫外辐射稳固性，具有在户外应用的潜力�！！！！Ｈ欢赜谖薅ㄐ窝趸俦∧ぜ捌涞缰卤渖形湓诔ぶ芷谘分心诓课⒔峁沟挠跋欤约安迦肜胱拥拇涠ρВ岬贾缕毡楸４娴摹安痘裥вΑ��！！！！Ｕ庵中в岬贾碌绾扇萘康慕到猓佣贾鹿庋У骼砉婺＜跣『徒峁雇暾缘慕档��！！！！Ｒ虼耍惹行枰钊牒拖低承缘难芯浚唇饩鲅趸俦∧ぶ械牟痘裥вΓ约懊魅费蹩瘴辉诘缁а分卸缘缰卤渖形挠跋��！！！！�
克日，来自壹号娱乐APP的唐秀凤和罗坚义团队通过调理无定形氧化钨薄膜中的氧空位浓度规模，验证了氧空位保存对电致变色性能和捕获效应的影响，优化后的薄膜在5000次伏安循环后，仍具有100%的光学调制率和卓越的电荷容量坚持率�！！！！�
在本事情中，研究团队周全叙述了氧空位在调控非晶态WO3-y薄膜的固有光学、、电学、、电子学、、连系特征、、电致变色性能、、插入离子的传输动力学以及循环稳固性方面的多重作用�！！！！Ｍü�6.5%~28.5%的大规模内调控薄膜中的氧空位浓度，团队发明，随着氧空位浓度的增添：：薄膜中爆发了更多的W5+离子并引入了大宗电子，这两种效应配合导致了薄膜导电性的提高�！！！！�

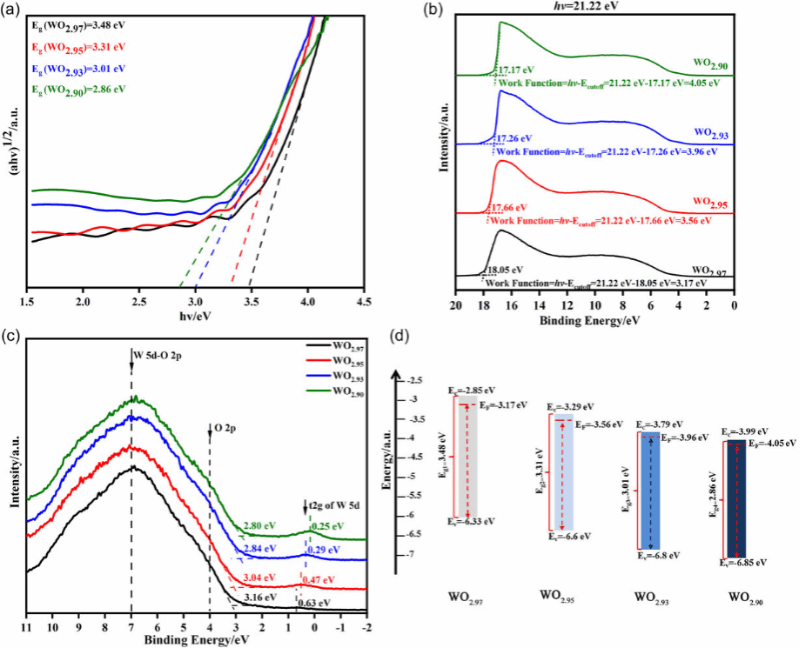

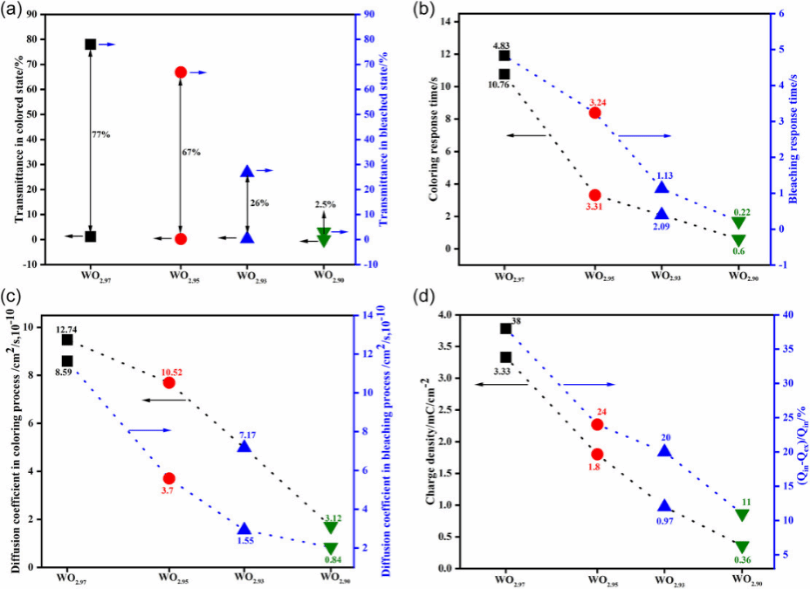

别的，随着氧空位浓度的提高，由于这两种电子的光学衍射和吸收作用，沉积的WO3-y薄膜在550 nm处的透过率从73%急剧降至3%，从透明变为完全玄色�！！！！Ｔ诘缰卤渖讨校�550 nm处的光学调制率从77%降至2.5%，由于只有W5d的t2g带中固有位置或外部引入的电子形成了色散中心，并能够受电场操控�！！！！�

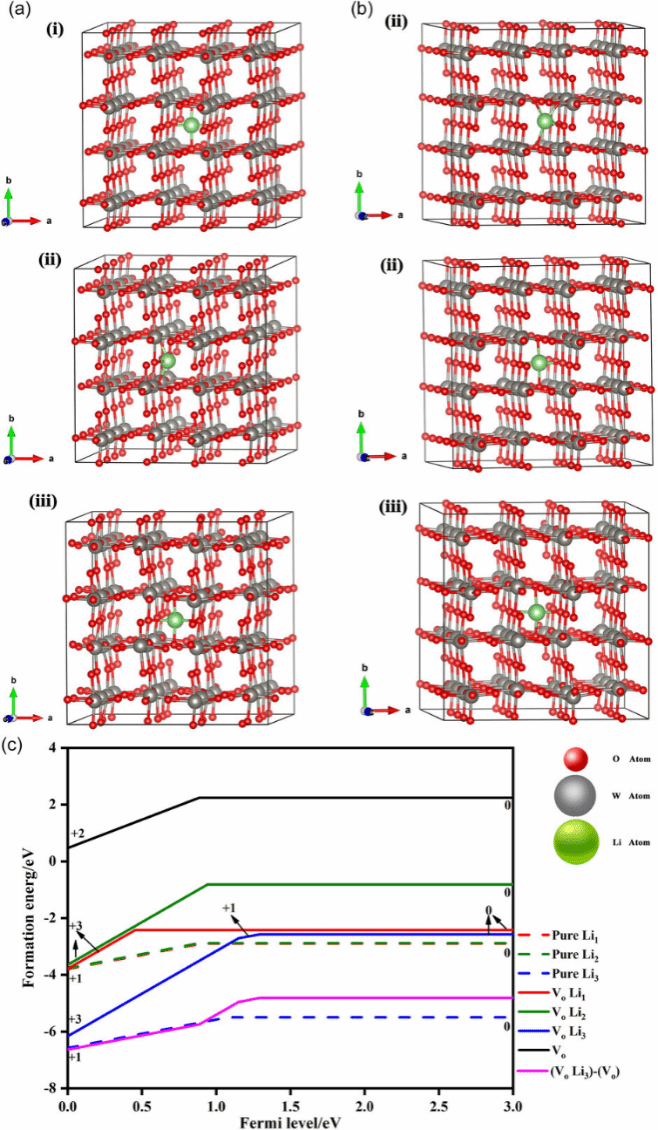

在电化学性能方面，由于较大的扩散障碍、、晶格中插入离子的较高形成能以及+2电荷态氧空位的静电斥力，显色历程中插入离子的贮存电荷密度和扩散系数大大减小�！！！！１鸬模捎诮系偷闹娴绾擅芏龋迦肜胱拥牟痘裥в竦昧撕艽蟮南魅酰逑衷赒ex/Qin从62%增添到89%�！！！！�

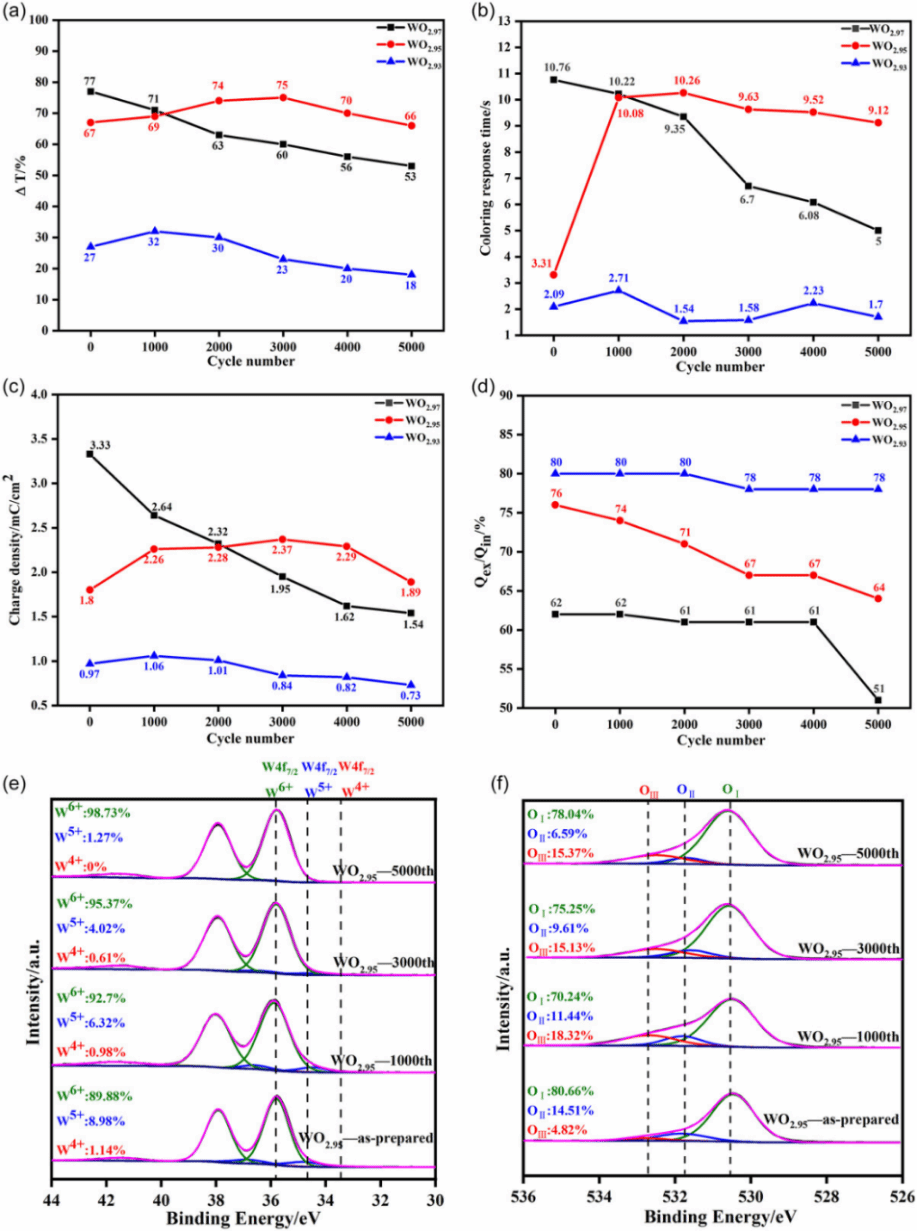

作者体现，非晶态WO3-y薄膜中氧空位的保存对其电致变色性能，尤其是颜色转变能力，具有倒运影响，但它显著削弱了“捕获效应”，提高了其循环稳固性�！！！！Ｕ馀ⅲ谡饬礁龇矫姹４嫒ê猓渲凶罴训难蹩瘴缓吭嘉�14.5%，适用于非晶态WO3-y薄膜�！！！！１臼虑榈目葱苑⒚魑刍山鹗粞趸锏缂衅毡楸４娴牟迦肜胱拥摹安痘裥вΑ碧峁┝擞杏玫慕饩龇桨福⑾灾岣吡怂堑难肺裙绦��！！！！�
论文信息：：
The Counterbalancing Role of Oxygen Vacancy between the Electrochromic Properties and the Trapping Effect Passivation for Amorphous Tungsten Oxide Films
Zhaocheng Zhang, Huajing Mo, Ruicong Li, Xinglong Zhou, Zicong Lin, Jiong Zhang, Xiufeng Tang*, Yunfeng Zhan*, Jianyi Luo*
Small Science
DOI: 10.1002/smsc.202300219
审查该论文原文
https://onlinelibrary.wiley.com/doi/10.1002/smsc.202300219
