温度对发光性能的影响显著，，，通太过子设计调控光致发光的温度依赖性，，，是开发高性能发光质料的焦点目的。常见的热淬灭（TQ）征象，，，如LED事情中热量引发发光效率下降，，，是制约质料应用的要害因素。相比之下，，，负热淬灭（NTQ）质料虽少见，，，却在温度传感、、、数据存储、、、照明及闪灼体等领域体现出重大潜力，，，兼具理论价值与应用远景。以热激活延迟荧光（TADF）质料为例，，，其在光电器件中应用普遍，，，但发光强度随温度升高通常呈枯燥淬灭，，，限制了其在高温高功率场景中的应用。因此，，，怎样明确并调控发光强度对温度的重大响应，，，已成为该领域亟待解决的焦点科学问题。

针对此难题，，，我院叶嘉文、、、陈玲、、、武波研究团队报道了一例Cu(I)-TADF配位聚合物CuIP-OPY，，，首次视察到随温度升高呈现“热淬灭→零热淬灭→负热淬灭（+1.67% K??）→零热淬灭”的反常的多步演变。通过变温单晶衍射（165-390 K）与理论盘算相连系，，，团队展现了其反常发光行为源于温度诱导的分子构象转变直接引发了引发态电子态重构，，，进而导致单-三线态能隙（ΔE_ST）的非枯燥转变，，，最终调控了反向系间窜越历程（RISC）的效率和发光强度的多步热响应行为。基于此机制，，，团队进一步通过卤素掺杂战略（Br/I），，，乐成实现了对相变温度及负热淬灭窗口的定向调控，，，将发光强度匀积点从370 K扩展至400 K规模。器件研究批注，，，该质料在100 °C以上仍坚持负热淬灭特征，，，在高功率发光二极管封装领域具有主要应用潜力。

该研究提出的“相变与电子态协同调控”战略，，，为设计新型热响应发光质料及其在光电器件中的应用开发提供了新方案。相关研究效果以题为“Variation in the Singlet-Triplet Energy Gap (ΔE_ST) Governs Multistep Thermal Responsive Photoluminescence in a Coordination Polymer Exhibiting Thermally Activated Delayed Fluorescence”揭晓于国际着名期刊《Angewandte Chemie International Edition》上。DOI：：10.1002/anie.1417490.

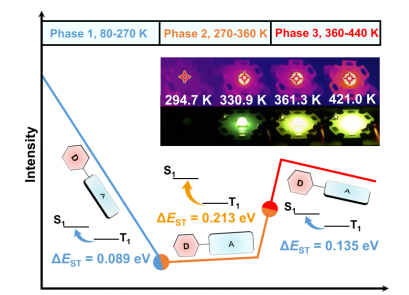

CuIP-OPY的机理示意图

【作者信息】

壹号娱乐APP情形与化学工程学院硕士生陈宗仁为第一作者，，，叶嘉文副教授、、、陈玲副教授和武波讲师为配合通讯作者。本事情获得了国家自然科学基金委（22101211）、、、教育部生物无机与合成化学重点实验室（BISC2022A04）的支持。
